TSW-102-14-T-D - Samtec Inc.

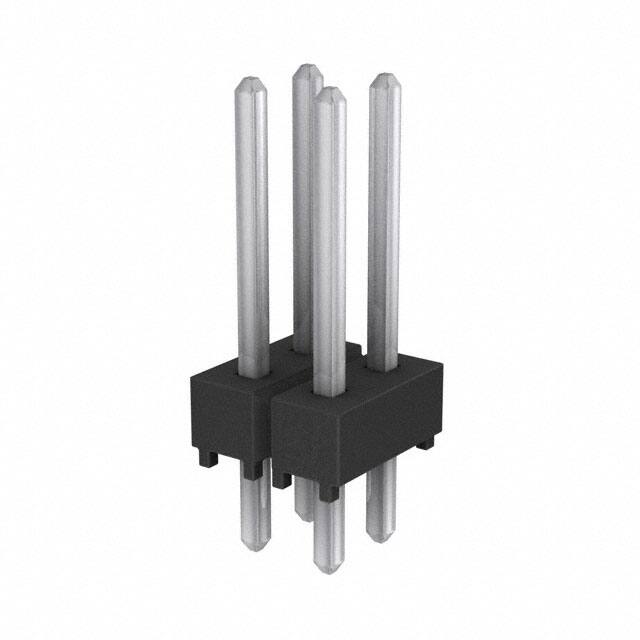

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-TSW-102-14-T-D

Hersteller Teil #: TSW-102-14-T-D

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: CONN HEADER VERT 4POS 2.54MM

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

TSW-102-14-T-D Datenblatt

Attribute

Attribute Value

Factory Lead Time

0 Weeks

Mount

Through Hole

Mounting Type

Through Hole

Contact Shape

Square

Housing Material

Polyester

Contact Finish Mating

Tin

Contact Length-Mating

0.320 8.13mm

Contact Materials

Phosphor Bronze

Insulation Materials

Polybutylene Terephthalate (PBT)

Operating Temperature

-55°C~105°C

Packaging

Bulk

Series

TSW

Published

2005

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Additional Feature

E.L.P.

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Orientation

Straight

Depth

5.08mm

Insulation Height

0.100 2.54mm

Style

Board to Board or Cable

Number of Positions Loaded

All

Pitch - Mating

0.100 2.54mm

Number of Conductors

ONE

Reference Standard

Reliability

COMMERCIAL

Row Spacing - Mating

0.100 (2.54mm)

Contact Length - Post

0.110 2.79mm

Shrouding

Unshrouded

Number Of PCB Rows

Lead Pitch

2.54mm

PCB Contact Pattern

RECTANGULAR

Body Breadth

0.1 inch

Housing Color

Black

Overall Contact Length

0.530 13.46mm

Mating Contact Pitch

0.1 inch

Max Voltage Rating (AC)

550V

Max Current Rating

7.6A

Length

5.08mm

Width

5.08mm

Material Flammability Rating

UL94 V-0

REACH SVHC

No SVHC

Radiation Hardening

RoHS Status

ROHS3 Compliant

Lead Free

Telefon	Teilenummer	Paket	Beschreibung
	TSW-102-14-T-D		CONN HEADER VERT 4POS 2.54MM
	67997-404HLF		Conn Unshrouded Header HDR 4 POS 2.54mm Solder ST Thru-Hole Poly Bag
	TSW-102-23-T-D		Conn Unshrouded Header HDR 4 POS 2.54mm Solder ST Thru-Hole Bag
	TSW-102-05-T-D		CONN HEADER 4POS .100" DUAL TIN
	TSW-102-07-T-D		CONN HEADER 4POS .100 DUAL TIN
